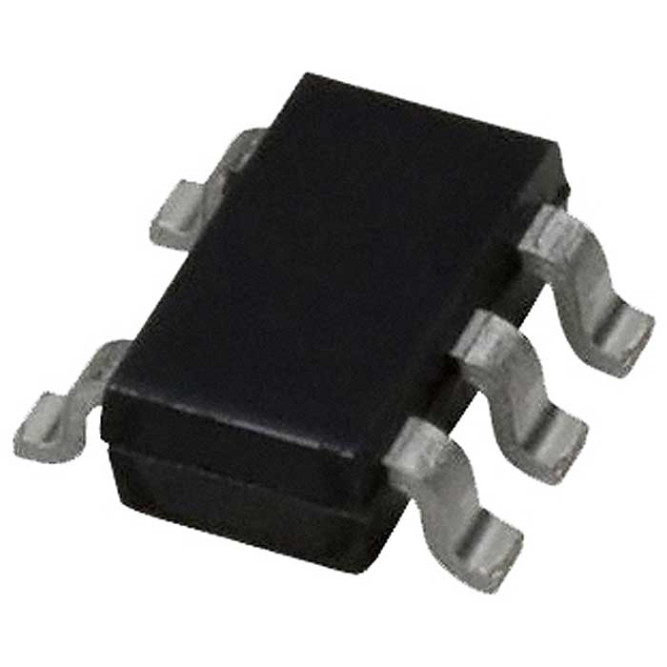

Микросхема TP4054

TP4054 контроллер заряда одиночной ячейки Li-ion батареи для поверхностного монтажа в корпусе SOT-23-5. Входное напряжение 4.5 ... 7 В. Выходное напряжение 4.2 В ±1%. Выходной ток 90...535 мА (задается внешним резистором). UVLO 3.4 В. Напряжение подзаряда 2.9 В. Ток подзаряда 15 мА. Микросхема TP4054 - это микросхема зарядного устройства с постоянным током/постоянным напряжением, в основном используемая для зарядки одноэлементных батарей. Она не требует внешнего резистора для измерения тока, поскольку использует внутреннюю структуру MOSFET, что исключает необходимость во внешнем обратном диоде. TP4054 автоматически регулирует зарядный ток для ограничения температуры микросхемы при высокой мощности и высоких температурах окружающей среды. Напряжение зарядки фиксировано на уровне 4.2 В, а зарядный ток может регулироваться с помощью внешнего резистора. Когда достигается напряжение поддерживающего заряда и зарядный ток падает до 10% от установленного значения, TP4054 автоматически прекращает процесс зарядки. После снятия входного напряжения TP4054 автоматически переходит в режим низкого тока, потребляя от батареи не менее 2 мкА тока. В режиме ожидания ток питания составляет не менее 25 мкА. Микросхема TP4054 также контролирует зарядный ток, имеет функцию определения напряжения и автоматическую циклическую зарядку, а также индикаторный вывод, показывающий состояние завершения зарядки и состояние входного напряжения.
