Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость изоляции: 125 °C
Максимальное напряжение: 690 В

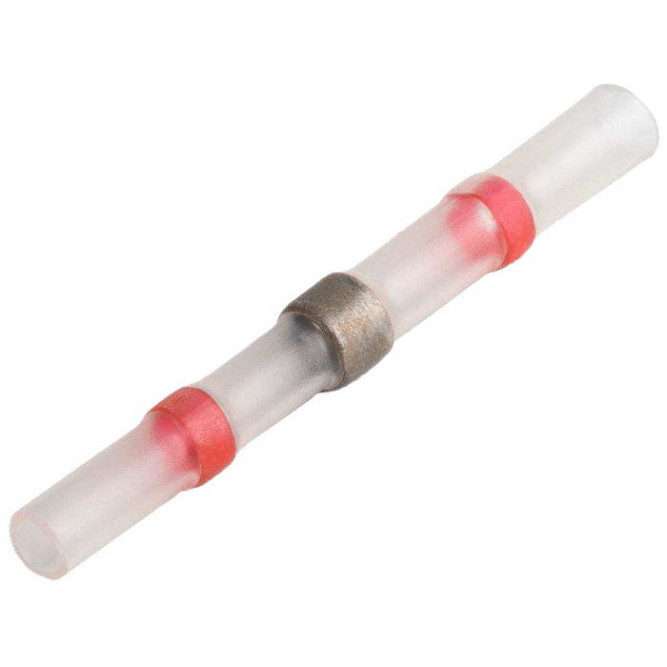

Особенности конструкции:
в центре соединителя расположено кольцо низкотемпературного припоя
по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
Цвет поясков термоплавкого клея помогает идентифицировать размеры
Порядок монтажа:
разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
обожмите руками выступающие проводники, сформировав место стыка
сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
дайте изделию остыть
Инструмент для монтажа: высокотемпературный фен
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость изоляции: 125 °C
Максимальное напряжение: 690 В
Особенности конструкции:
в центре соединителя расположено кольцо низкотемпературного припоя
по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
Цвет поясков термоплавкого клея помогает идентифицировать размеры
Порядок монтажа:
разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
обожмите руками выступающие проводники, сформировав место стыка
сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
дайте изделию остыть
Инструмент для монтажа: высокотемпературный фен
Характеристики
Бренд
КВТ
Год выпуска
2024
Тип
гильза соединительная
Рабочее напряжение
до 0,69 кВ
Особенности конструкции
Герметичность
Сечение жилы
0,5; 0,75; 1 мм
Материал жилы
медь
Класс гибкости
2, 3, 4, 5, 6
Материал контактной части
медь
Цвет изоляции
красный
Технология монтажа
термоусадка, пайка
Температурная стойкость изоляции
125 °С
